Spojky na diaľkové káble

Pre spájanie dvojplášťových diaľkových káblov zásadne odporúčame spojky s dvoma teplom zmraštiteľnými manžetami.

• Spojka XAGA 550 S je na uzatvorenie duše kábla

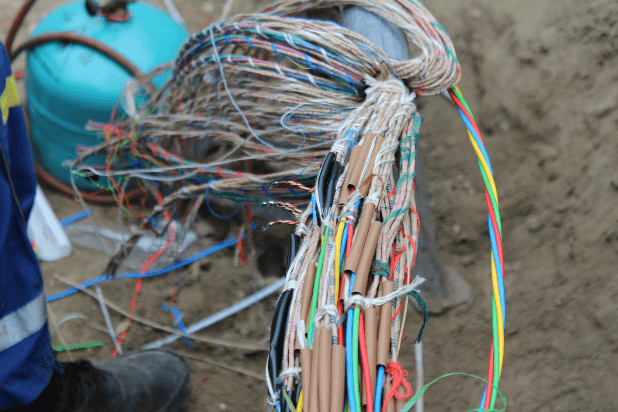

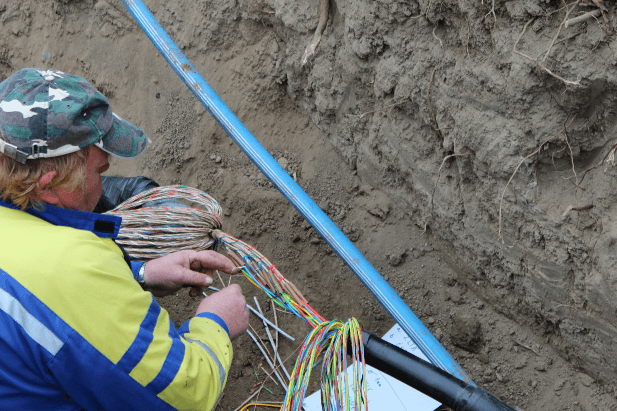

  • Príslušné prvky, štvorky resp. páry sa po od izolovaní spoja stočením a preletovaním mäkkou spájkou alebo s použitím „picabond spojok“ sa zalisujú kliešťami. V miestach spojov sú jadrá prvkov prekryté izolačnými trubičkami. Susediace spoje, prekryté trubičkami sú navzájom posunuté po osi.



  • Tienenia spájaných káblov sa prepoja prepojovacím vodičom s krokodílkami (Pb- Pb; Pb- Al; Al- Al, Al tienenie extrúdované alebo tienenie vytvorené ovíjanou Al páskou).

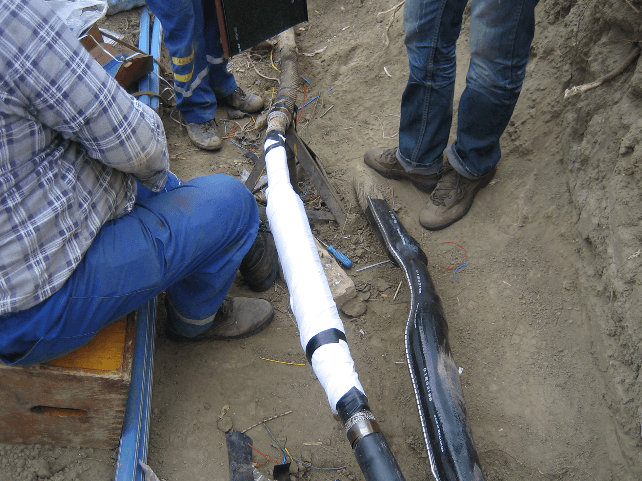

  • Duša sa uzatvorí dvojdielnym kanistrom. Konce kanistra sú na samolepiacej Al-páske nalepenej na vnútornom plášti, ovinuté plastovou páskou.

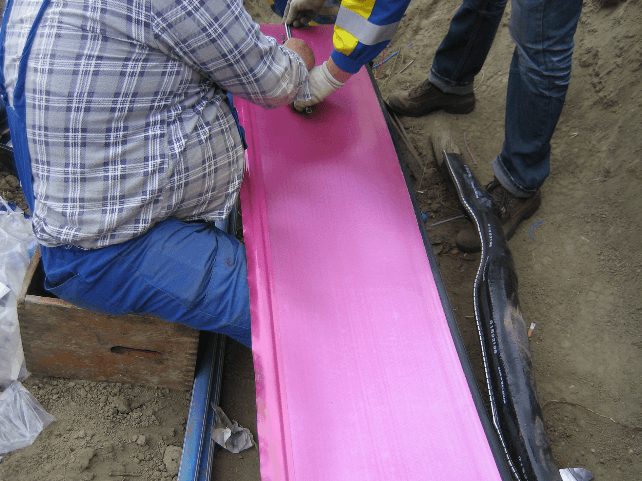

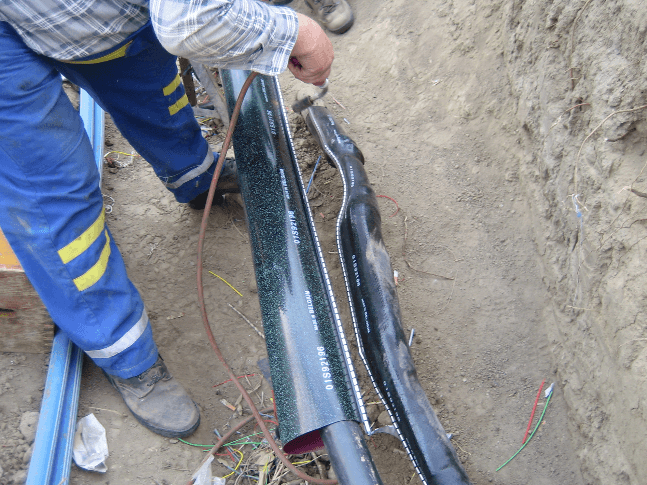

  • Spojka je uzavretá teplom zmraštiteľnou manžetou, (z vnútornej strany sa pred použitím musí stiahnuť ochranná fólia). Pôsobením plameňa od stredu manžety na jednu stranu dochádza ku jej zmršťovaniu, to iste na stranu druhú.
  • Znaky dostatočného zmrštenia:
    • zmena farby – dva biele pásy na povrchu manžety
    • objavenie sa vrstvy lepidla na koncoch manžety
• Opravná manžeta CWST je na antikoróznu ochranu tienenia resp. panciera
  • Kovový zips na zmrštenej XAGE sa prekryje tzv. kabelárskym papierom, aby sa počas zmršťovania neprepálila opravná manžeta. Papier sa zafixuje bandážou z molina.
  • Na pancier sa pod oceľovú sponu prichytí jeden koniec Cu-Sn sieťovej pásky ktorá sa ovinie, s prekrytím až na pancier spájaného kábla, kde sa tiež zafixuje pod oceľovú sponu.
  • Prekryť bandážou z molina kovové prepojenie pancierov.
  • Ukončenie spojky je tzv. opravnou, teplom zmraštiteľnou manžetou CWST. Postup je rovnaký ako pri manžete XAGA 550.



Príklad spojky na kábel DK44:

Klasický DCKQYPY plus A-02YSTF(L)2YB2Y4x4x1,3/12x4x1,3/18x4x0,9/6x4x1,0

• teplom zmraštiteľná spojka XAGA 550 122/30 – 500 plus
• teplom zmrašt. opr. manžeta CWST 125/30 – 1500 plus
• materiál na premostenie panciera- CuSn sieťová páska; 2 ks oceľové spony; kabelárský papier; molino

Vojtech Desat
